LD-1100地下管线探测仪

LD-1100地下管线探测仪

简要描述:宁波市镇海利德仪器设备有限公司提供LD-1100地下管线探测仪 LD-1100地下管线探测仪 电缆故障定位仪 LD-1100地下管线定位仪二、主要功能1. 测定地下管线的路由;2. 测定地下管线的埋深;3.通过电流方向测试精确判断目标管线的路由和埋深

产品型号: LD-1100

所属分类:管线探测仪

更新时间:2021-03-10

厂商性质:生产厂家

详情介绍

LD-1100地下管线探测仪 LD-1100电缆故障定位仪的详细介绍

宁波市镇海利德仪器设备有限公司提供LD-1100管线探测仪 LD-1100管线探测仪 电缆故障定位仪  LD-1100地下 管线定位仪

LD-1100地下管线探测仪


LD-1100地下管线探测仪由一台发射机和一台接收机构成,用于地下管线路由的精确定位、深度测量和长距离的追踪。LD-1100地下管线探测仪采用了双水平线圈和垂直线圈电磁技术,提高了管线定位定深的精度和目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。
二、主要功能  LD-1100管线探测仪  LD-1100电缆故障定位仪
1. 测定地下管线的路由;
2. 测定地下管线的埋深;
3.通过电流方向测试精确判断目标管线的路由和埋深;
三、技术参数


性能要求
输出信号特性
注入,钳夹(选配)
30.71kHz±10Hz
低电压吿警
≥8V
输入电压
12VDC(8节2号电池)
Z大输出功率
1W
Z大工作时间
≥4小时
Z大输出电压
400VAC±10%
埋深测量误差 (65cm~200cm范围)
±5%,±5cm
功耗
<1.0W
电源
12VDC(8节5号电池)
路由测量误差
≤5cm
单组电池工作时间
≥10小时
Z大测量埋深
≥450cm


四、使用环境要求


工作温度
-20~+50
存储温度
-40℃~60℃
相对湿度
5%~90%
大气压力
86~106KPa
环境噪声
≤60dB


LD-1100管线探测仪  LD-1100管线探测仪 LD-1100管线探测仪 LD-1100地下管线探测仪 电缆故障定位仪
六、配置

序号
名称
数量
备注
1
接收机
1台
标准配置
2
发射机
1台
标准配置
3
旅行箱
1只
标准配置
4
地针
1个
标准配置
5
信号线
1套
标准配置
7
说明书
1本
标准配置
8
钳夹
1只
选 配 件
9
听诊器
1个
选 配 件




五、面板介绍


发射机面板
:按下此键,电源接通,再按一次,电源断开
:信号发射的启动 / 停止
发射信号增大调节键;Z大为满功率输出的
发射信号减小调节键;Z小为0%

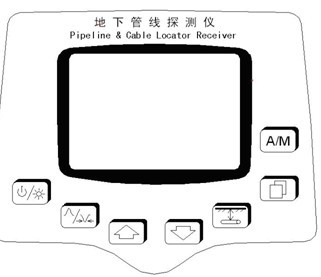

接收机面板

接收机电源和液晶显示屏背光的点亮、关闭。在开机状态时,短暂揿按该键可点亮/关闭背光;如长按3秒以上将关闭接收机。
:跳出埋深测量,按下此键则跳出埋深测量返回峰值模式。
:按下此键,显示屏将显示出目标管线的深度和电流值(CM)。
:增益增加调节键。
:增益减少调节键。
:菜单显示键。该菜单包含音量调节、听诊器、电流测量三大辅助功能。结合、键可对音量(分四档),听诊器(开、关),电流测量(开、关)作选择。
:增益自动A、手动M切换键。
